苏州金鸡湖学校

浏览:124 发表时间:2017-03-03 11:08:21

工程概况

苏州金鸡湖学校是工业园区管委会直属的九年一贯制义务教育学校。学校占地80000平方米,建筑面积47000多平方米,现有58个班级,4000余名学生。学校被评为工业园区综合发展评估A级。

金鸡湖学校新风净化工程包含:

1. 73间普通教室(72间70m2教室+1间100m2教室)

2. 41间功能性教室(阶梯教室、音乐、美术、舞蹈、计算机等),每间教室面积约100m2

3. 老师办公室、行政办公室若干




项目设计

1.设计依据:根据GB/T18883-2002中对新风量的规定,小学生人均每小时新风量≥11m3,中学生人均每小时新风量≥14m3 ,每间教室以50名学生计算,或者换气次数取2~3次/每小时计算,最终取两者较大者为设计风量。

2.系统规划:考虑到教室的密闭性及课程的间歇性,为了保证室内空气的高洁净度,必须隔绝室外高污染天气,维持室内高正压。分两种情况,70m2的教室设计一台爱贝i300,一台爱贝i500 ;100m2的教室设计两台爱贝i500 。




项目流程

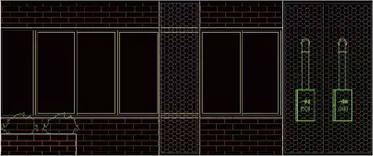

一、  设计图纸

设备安装于外墙,穿孔铝板遮挡处,底端距地面1.2米,采用水平排布,便于后期维护检修。

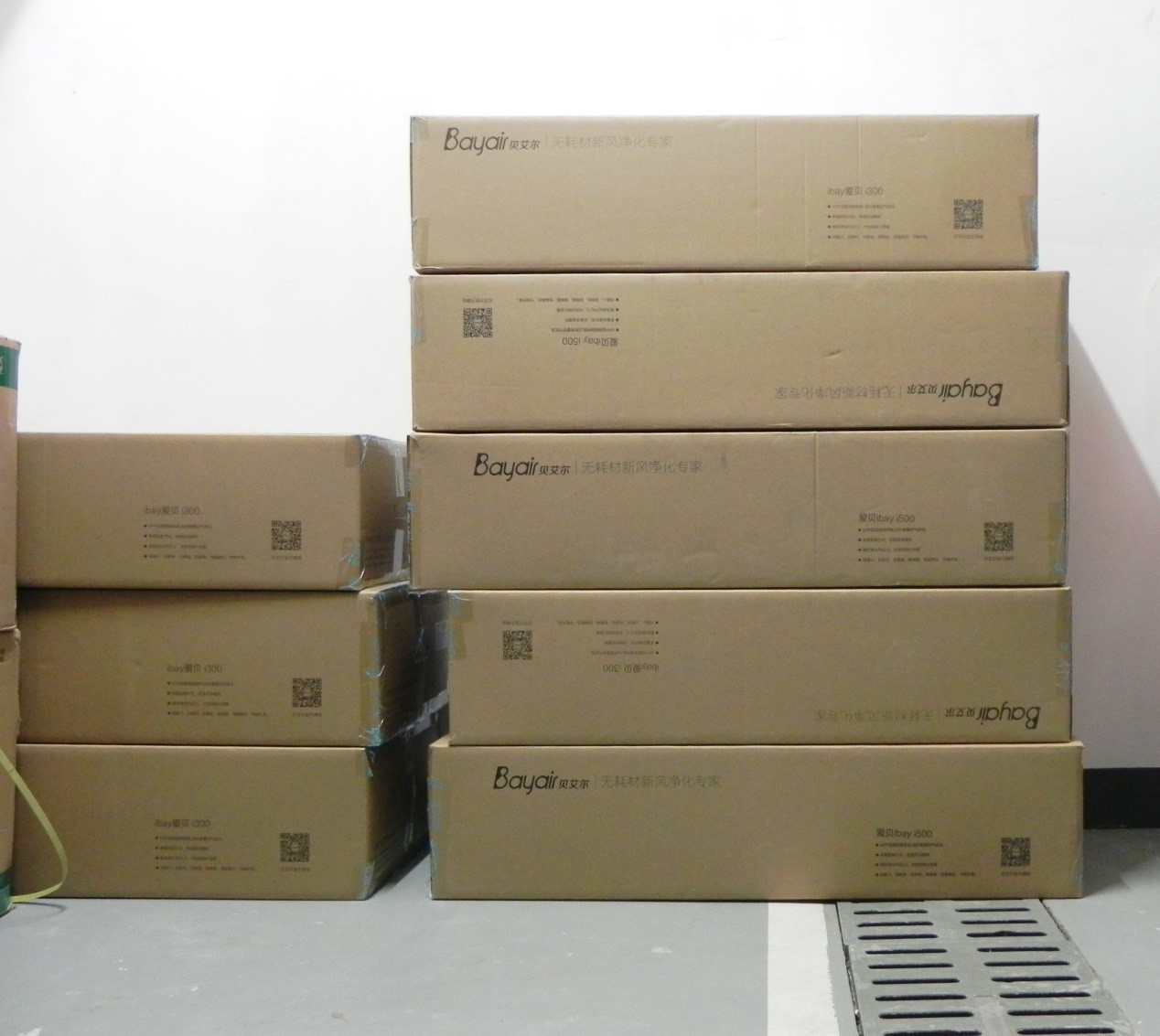

二、 设备、材料准备及进场

1.进场时间避开学生上课时间,与校方商量后,周一至周五定于每晚4点钟以后进校,周末可以全天施工。

2.所有新风净化设备根据施工进度安排分四批次运输到学校,存放至校方提供的特定区域。

3.设备运至现场后需要通电试运行,确保机器正常运行。

4.制定项目施工进度表,经校方确认后给到校方工程负责人和施工队各一份留档保存,施工中严格按照进度表执行。


三、  现场放样及外墙打孔

1.根据施工图纸进行现场放样,确认外墙开孔位置,做出标记。

2.为了保证教室清洁,我们以无污染施工为宗旨,使用专业先进无尘打孔设备。


四、  风管、风口安装

1. 依据设计图纸安装管路系统。

2.为了减少噪音和震动,设备和硬管之间用铝箔软管过度。

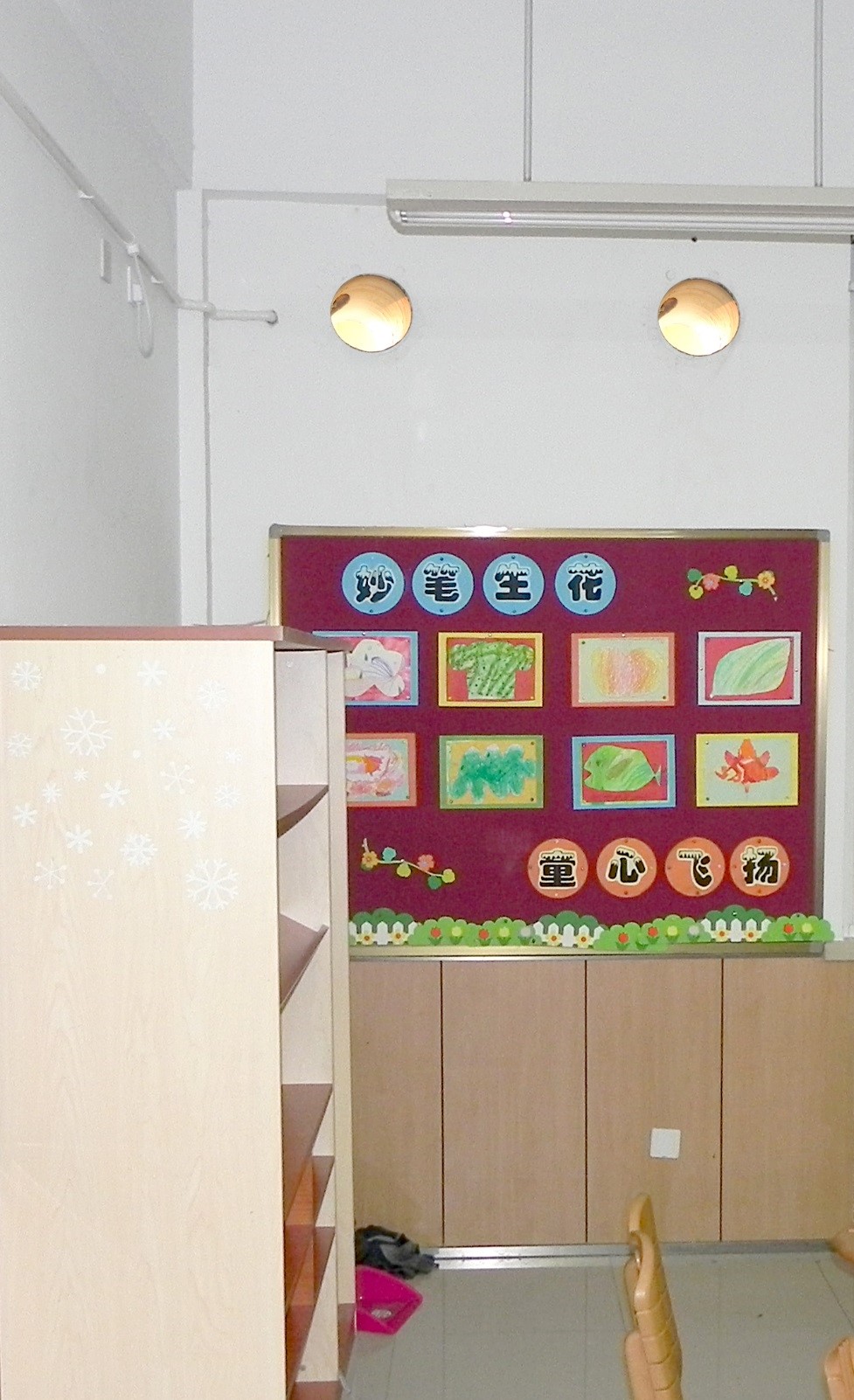

3.风管安装完成后,在室内开孔处罩上ABS圆形斜百叶风口。

4.为了促进室内空气循环,同时每个角落都能享受到洁净新风,风口安装时要求朝向教室内部。


五、  设备吊装

1.测量设备吊卡水平、垂直间距,在外墙面做上标记,打好膨胀丝杆。

2.设备吊装前,风口使用保护膜做好防护。

3.使用水平仪调整设备吊装水平。

六、  设备配电及控制系统

1.每间教室电路独立,统一从教室内扩音器插座取电。

2.设备配电线使用国标BV3*2.5mm2电源线,控制线使用国标超六类八芯网线。

3.每间教室独立控制,智能控制器根据教室构造和装饰情况,放置于教室一端。

4.为了防止学生误操作,控制器安装高度统一距地2.1m。日常系统控制交由对应班级老师手机APP远程操控。


七、  系统调试及验收

确认管路和设备完好,压接网线水晶头后,

接通电源,开机调试:

1.测试设备开关机及档位调节是否正常。

2.测试出风口一次净化效率是否满足要求。

3.教室门窗密闭,测试半小时、一小时室内空气质量是否满足要求。

八、  项目移交及培训

新风净化系统安装验收完成后,移交校方及对校方教职工进行系统培训:

1.讲解贝艾尔新风净化系统工作原理。

2.讲解控制器及手机APP操作方法。

3.分析常见情况及解决办法。


建成效果
